沈阳外脚手架及外架防护棚搭设标准化做法

发布时间:2019-08-21    来源:旭利脚手架


沈阳外脚手架及外架防护棚搭设标准化做法
一、架体形象

1、立杆、水平杆、栏杆、横向斜撑为黄色,剪刀撑为黑黄色相间(每段长度为400mm);

2、小横杆 每个主节点处设小横杆一道,小横杆外伸长度不小于100mm,不大于150mm,小横杆距主节点距离为120mm(不得大于 150mm);

3、安全立网

安全网强度符合规范要求,且张挂平整,并保持整洁无破损;

4、安全警示带

1)、沿外架四周,每隔3层或10m设置20cm高安全警示带(兼挡脚板),第一道设于第2层水平封闭层处; 2)、警示带安装于外架外立杆的内侧,采用18mm厚木胶合板。警示带外立面采用油漆刷成黑黄相间的色条,色条宽150mm;

5、横向斜撑

1)、一字型、开口型双排脚手架的两端必须设置横向斜撑,中间每隔6跨设置一道; •2)、高度在24m以下的封闭型双排脚手架可不设横向斜撑,高度在24m以上,除拐角应设置外,中间每隔6跨设置一道。 •

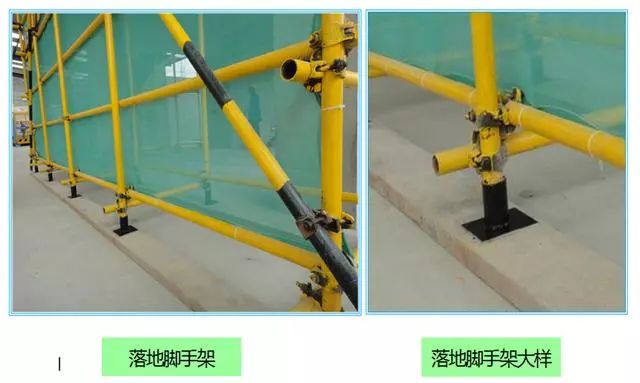

二、架体基础

1、位于土层上的架体基础采用垫木枋或垫10#槽钢,垫层厚度≮100mm;

2、位于结构楼板上的架体基础垫150×150的木胶合板(厚18mm)或者钢板(厚5mm)上焊接高100mm直径为55钢管。

三、架体搭设要求

1、立杆

1)、立杆纵向间距1.5m,横向间距0.8~1.0m,步距1.76m;

2)、立杆各接头必须采用对接扣件对接,对接立柱上的对接扣件应交错布置,相邻两个立柱接头不应设在同步同跨内,同步内隔一根立杆的两个相隔立柱接头在高度方向错开的距离不应小于600mm,各接头中心距主节点的距离不应大于步距的1/3即600mm。

2、水平杆

1)、每一主节点处必须设置一根横向水平杆,采用直角扣件扣紧在立杆上,该杆的轴线偏离主节点的距离不应大于 150mm;

2)、纵向水平杆设置在立杆的内侧并采用直角扣件与立杆扣紧。纵向水平杆设于横向水平杆之上;

3、脚手板

1)、脚手板采用竹跳板铺设,每2步一铺设;

2)、脚手板应铺设严密、牢固、平稳,脚手板两端用10~14#铅丝固定牢靠。

4、连墙件

连墙件必须采用刚性构件,架体与建筑结构的连接采用刚性连接。连墙件设置按下表要求设置。

5、剪刀撑

高度≥24米的双排落地式外架、挑架和爬架均必须沿长度方向和高度方向连续设置剪刀撑,高度<24米的双排落地式外架两端分别自下至上设置剪刀撑一道,中间剪刀撑间距不大于15米,每道剪刀撑宽度不少于4跨6米,水平成角为 45度至60度,搭接长度不小于1米,三个旋转扣均布固定。

6、外架平网

外架必须在作业层的下一层设置安全平网,安全平网要挂至建筑结构边。

7、外架水平封闭层设置

外架每隔3层,且不大于10m设置一道水平封闭层。悬挑外架的第一道水平封闭层设于悬挑梁上;爬架的第一道水平封闭层设于底座上。落地式脚手架的的第一道水平封闭层设于建筑物第一层顶板标高位置处。

8、架体人行斜道

1)、人行斜道每跑宽度不得小于1m;

2)、当搭设运料斜道时,每跑宽度不得小于1.5m,坡度以1:6为宜。

3)、斜道两侧及平分处应设置护拦和挡脚板,人行通道板上钉防滑条,防滑条断面尺寸20×30mm,宜采用木质材料,间距不大于300mm。

4)、人行斜道应在脚手架外立杆设置,每6m高度设置连墙杆两根(即6×7.5m范围内设置连墙杆2根);点这免费下载施工技术资料

5)、斜道外立面设置连续剪刀撑。

9、外架防护棚

脚手架外临街、通道、交叉作业等位置需要搭设外架防护棚,防护棚搭设符合坠落半径的要求。

物体坠落半径规定

沈阳脚手架租赁公司根据最新规范GB/T3068-2008要求 一级高处作业:作业高度(h)2-5m,坠落半径(r)为3m。 二级高处作业:作业高度(h)5-15m,坠落半径(r)为4m。 三级高处作业:作业高度(h)15-30m,坠落半径(r)为5m。 四级高处作业:作业高度(h)30m以上,坠落半径(r)为6m。 安全通道防护棚搭设长度与物体坠落半径成正比,在物体坠落半径内,通道防护棚必须覆盖物体坠落半径范围。
